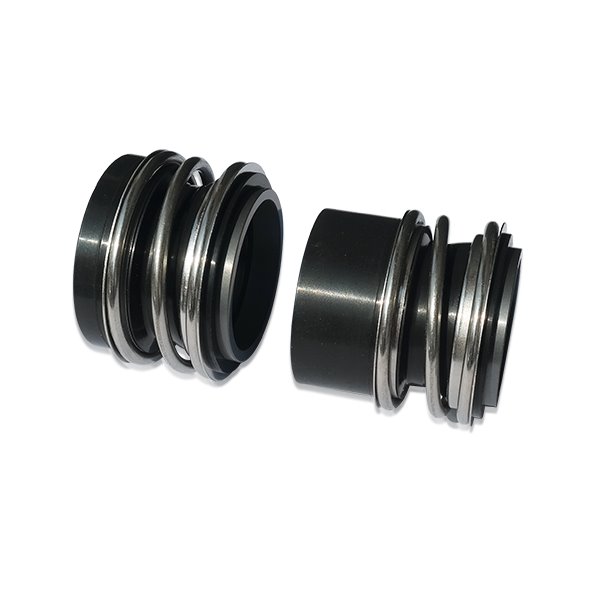

PSM-20

Tekli,
Balanssız,
Elastomerik Körüklü,
O-Ring ve U-kap,
Silindirik Yaylı,
Endüstriyel Program, Mekanik Salmastra

Universal Kullanım, Katı partikülsüz ortamlar içindir.
Set uskur yoktur.
Şafta Hasar vermez.
Ana Malzeme Çeşitliliği
Sabit Elemanlar O-Ring ve U-Kap
Kısa Montaj Bölgesi
Muhtelif Ana Malzeme Varyasyon çeşitliliği
Kimya sanayii, kağıt ve selüloz endüstrisi, temiz su ve atık su arıtma tesisleri, gıda ve içecek endüstrisi, şeker sanayii, frigofik soğutucu ve kompresörlerde, bina soğutma ve ısıtma işletmesi servis pompalarında, düşük katı partiküllü sıvılarda,
Dalgıç, eksantrik ve vidalı, soğutma suyu, steril uygulamalarda, kimyasal yıkama ve kademeli pompalarda ve yağ uygulamalarında önerilir.

Tekli
Balanssız
Elastomerik Körüklü
Dönme Yönüne Bağımsız

Özellikler

Özgün Temel Özellikler

Tekli
Balanssız
Kauçuk Körüklü
Dönme Yönüne Bağımsız

Avantajları

Universal Kullanım
Katı partikülsüz ortamlar için
Setskur yoktur, Şafta Hasar vermez
Ana Malzeme Çeşitliliği
Kısa Montaj Bölgesi
Muhtelif Varyasyon çeşitliliği

Malzeme Yapısı

EN 12756 Göre Tanımlama

Dönen Eleman Malzeme ve Tipleri

A Antimuan Emprenyeli Karbon
B Reçine Emprenyeli Karbon
Q1 Silisyum Karbür
U1 Tungsten Karbür

Sabit Eleman Malzeme ve Tipleri

Q1 Silisyum Karbür
U1 Tungsten Karbür
V Seramik

Elastomer Malzeme ve Tipleri

P NBR
E EPDM
V Viton

İşletme Sınırları

(d1) Mil Çapları: Ø 10 . . . Ø 100 mm. (0.39” . . . 3,94”)
(p1) Basınç: 16 bar (230 PSI)
(t) Sıcaklık: - 20 °C . . . + 140 °C (-4 °F . . .+ 355 °F)
(Vg) Çizgisel Hız: 10 m/s
Aksiyal Hareket Toleransı İşletme Sınırları: ± 2,0 mm

Ürün Varyasyonları

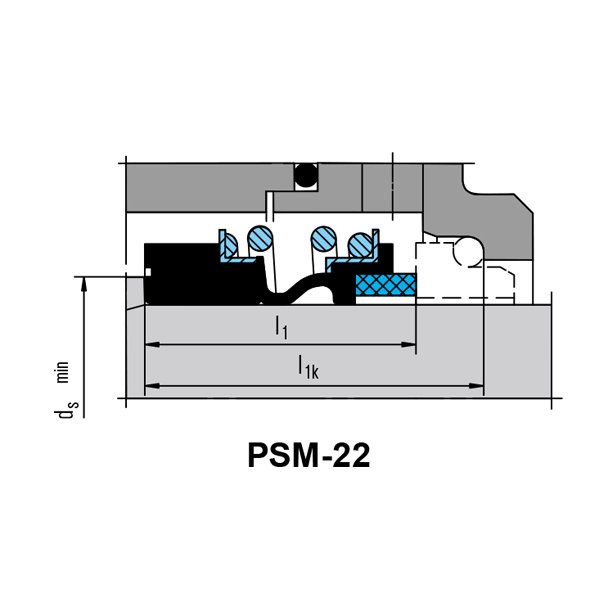

PSM-22

Boyut ve ölçüler PSM-20 ile aynıdır. Yalnızca montaj boyutu l1k ya ulaşmak için daha uzun körük kullanılmıştır. (EN12756 ya göre S06 ve S60 ile birlikte)

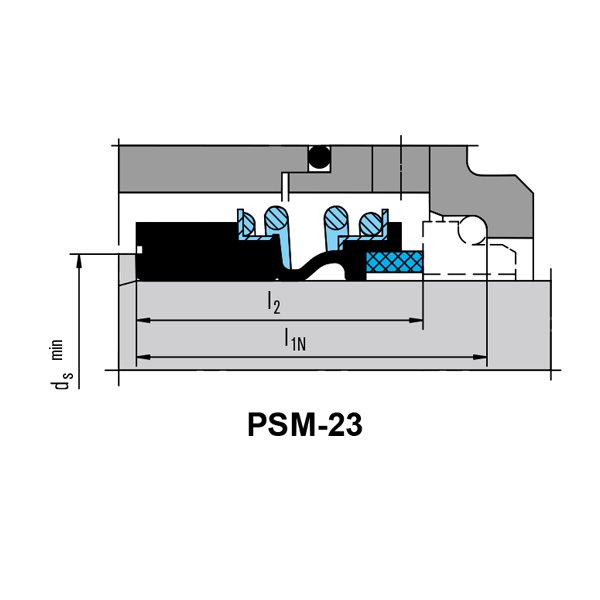

PSM-23

Boyut ve ölçüler PSM-20 ile aynıdır. Yalnızca montaj boyutu l1N e ulaşmak için daha uzun körük kullanılmıştır. (EN12756 ya göre S06 ve S60 ile birlikte)

Norm ve Standartlar

EN 12756

Tavsiye Edilen Kullanım Yerleri

Kimya Sanayii
Kağıt ve Selülöz Endüstrisi
Temiz Su ve Atık Su Arıtma Tesisleri
Gıda ve İçecek Endüstrisi
Şeker Sanayii
Bina İşletmesi Servis Pompaları
Düşük Katı Partiküllü Sıvılarda
Dalgıç Pompalarda
Soğutma Suyu Pompalarında
Steril Uygulama Pompalarında
Kimyasal Yıkama Pompalarında
Sirkülasyon Pompalarında

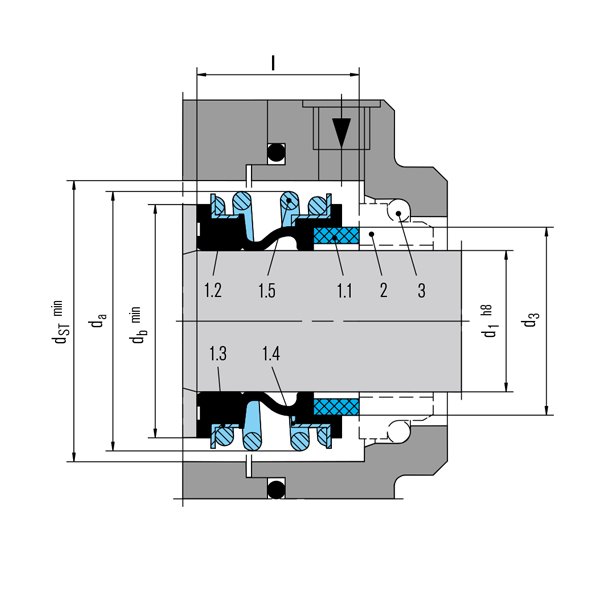

Teknik Resim

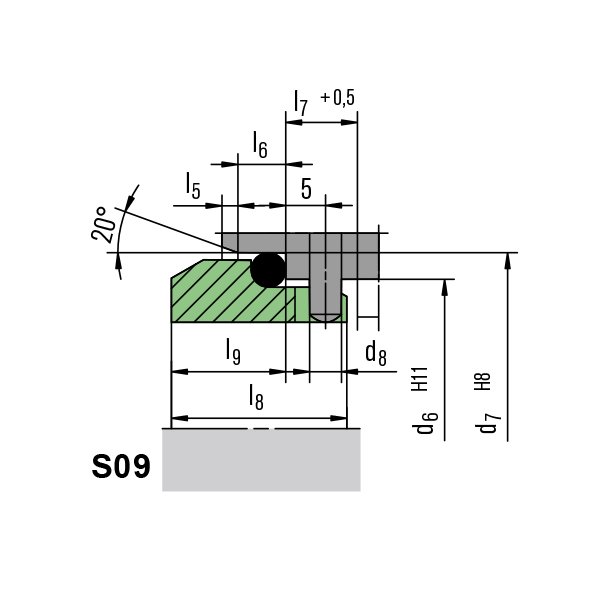

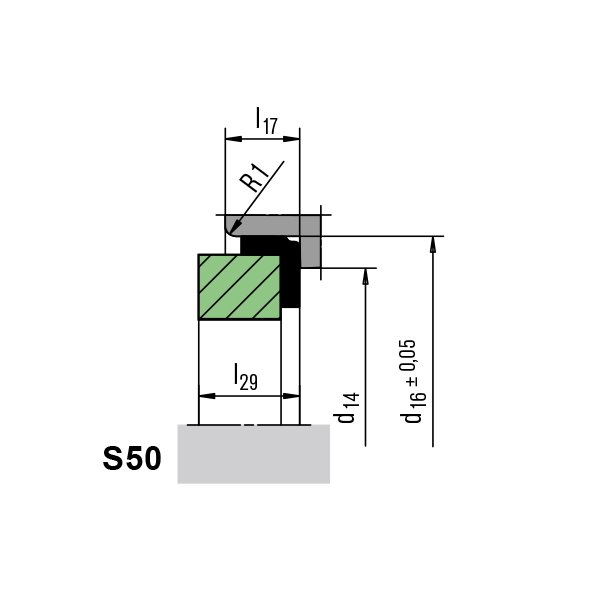

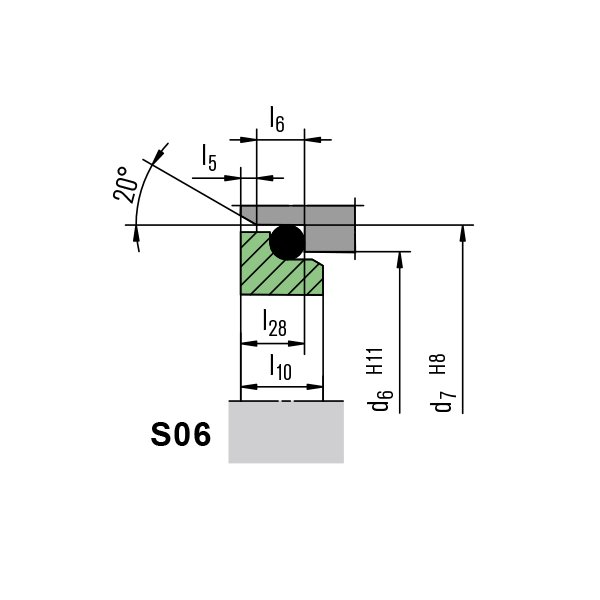

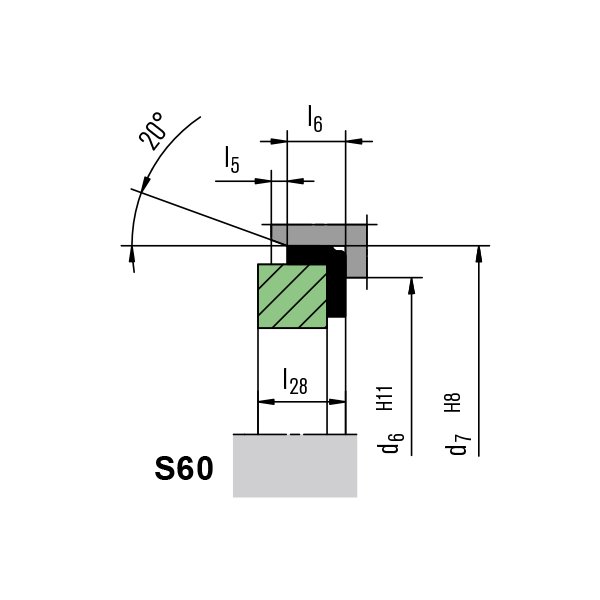

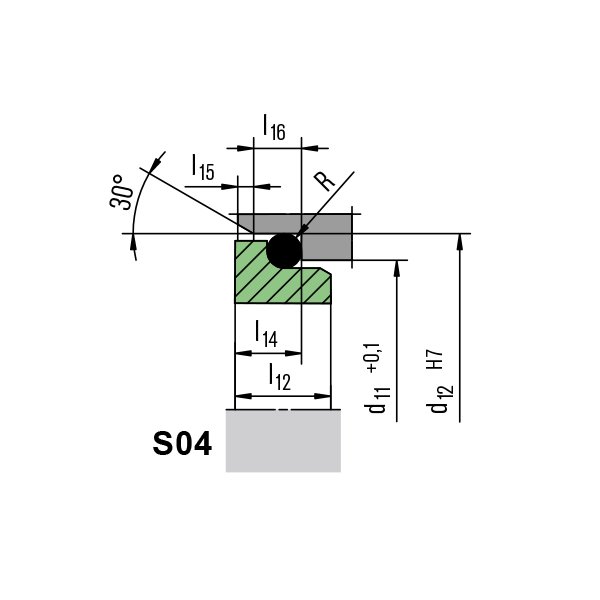

Sabit Eleman Alternatifleri

Ölçü Tablosu

d₁	d₃	d₆	d₇	d₈	d₁₁	d₁₂	d₁₄	d₁₆	d_a	d_ST	d_b*	d_m*	d_s*	l	l₁	l₂	l_1N	l_1S	l_1k	l₃	l₅	l₆	l₇	l₈	l₉	l₁₀	l₁₂	l₁₄	l₁₅	l₁₆	l₁₇	l₂₈	l₂₉	R
10	15.7	17	21	3	15.5	19.2	11.0	24.60	22.5	24	20.5	18	18	14.5	25.9	33.4	40	34.0	32.5	25	1.5	4	8.5	17.5	10.0	7.5	7.5	6.6	1.2	3.8	7.5	6.6	9.0	1.2
12	17.7	19	23	3	7.5	21.6	13.5	27.80	25.0	26	22.5	20	20	15.0	25.9	33.4	40	34.0	32.5	25	1.5	4	8.5	17.5	0.0	7.5	6.5	5.6	1.2	3.8	7.5	6.6	9.0	1.2
14	19.7	21	25	3	20.5	24.6	17.0	30.95	28.5	30	26.5	22	22	17.0	28.4	33.4	40	35.5	35.0	25	1.5	4	8.5	17.5	10.0	7.5	6.6	5.6	1.2	3.8	9.0	6.6	10.5	1.2
15	20.8	-	-	-	20.5	24.6	17.0	30.95	28.5	30	26.5	22	22	17.0	28.4	33.4	-	35.5	-	25	-	-	-	-	-	-	7.5	6.6	1.2	3.8	9.0	-	10.5	1.2
16	21.0	23	27	3	22.0	28.0	17.0	30.95	28.5	30	26.5	22	22	17.0	28.4	33.4	40	35.5	35.0	25	1.5	4	8.5	17.5	10.0	7.5	8.5	7.5	1.5	5.0	9.0	6.6	10.5	1.5
18	23.7	27	33	3	24.0	30.0	20.0	34.15	32.0	33	29.0	29	26	19.5	30.0	37.5	45	35.5	37.5	25	2.0	5	9.0	19.5	11.5	8.5	9.0	8.0	1.5	5.0	9.0	7.5	10.5	1.5
19	26.7	-	-	-	-	-	20.0	34.15	37.0	38	33.0	33	28	21.5	30.0	37.5	-	35.5	-	25	-	-	-	-	--	-	-	-	-	-	9.0	-	10.5	-
20	26.7	29	35	3	29.5	35.0	21.5	35.70	37.0	38	33.0	33	28	21.5	30.0	37.5	45	35.5	37.5	25	2.0	5	9.0	19.5	11.5	8.5	8.5	7.5	1.5	5.0	9.0	7.5	10.5	1.5
22	27.7	31	37	3	29.5	35.0	23.0	37.30	37.0	38	33.0	33	28	21.5	30.0	37.5	45	35.5	37.5	25	2.0	5	9.0	19.5	11.5	8.5	8.5	7.5	1.5	5.0	9.0	7.5	10.5	1.5
24	31.2	33	39	3	32.0	38.0	26.5	40.50	42.5	44	38.0	38	32	22.5	32.5	42.5	50	35.5	40.0	25	2.0	5	9.0	19.5	11.5	8.5	8.5	7.5	1.5	5.0	9.0	7.5	10.5	1.5
25	31.2	34	40	3	32.0	38.0	26.5	40.50	42.5	44	38.0	38	32	23.0	32.5	42.5	50	35.5	40.0	25	2.0	5	9.0	19.5	11.5	8.5	8.5	7.5	1.5	5.0	9.0	7.5	10.5	1.5
28	35.0	37	43	3	36.0	42.0	29.5	47.65	49.0	50	44.0	37	37	26.5	35.0	42.5	50	45.0	42.5	33	2.0	5	9.0	19.5	11.5	8.5	10.0	9.0	1.5	5.0	10.5	7.5	12.0	1.5
30	37.0	39	45	3	39.2	45.0	32.5	50.80	49.0	50	44.0	37	37	26.5	35.0	42.5	50	45.0	42.5	33	2.0	5	9.0	19.5	11.5	8.5	11.5	10.5	1.5	5.0	10.5	7.5	12.0	1.5
32	40.2	42	48	3	42.2	48.0	32.5	50.80	53.5	55	46.0	41	41	27.5	35.0	47.5	55	45.0	42.5	33	20	5	9.0	19.5	11.5	8.5	11.5	10.5	1.5	5.0	10.5	7.5	12.0	1.5
33	40.2	42	48	3	44.2	50.0	36.5	54.00	53.5	55	46.0	41	41	27.5	35.0	47.5	55	45.0	42.5	33	2.0	5	9.0	19.5	11.5	8.5	12.0	11.0	1.5	5.0	10.5	7.5	12.0	1.5
35	43.2	44	50	3	46.2	52.0	36.5	54.00	57.0	59	50.0	44	44	28.5	35.0	47.5	55	45.0	42.5	33	2.0	5	9.0	19.5	11.5	8.5	12.0	11.0	1.5	5.0	10.5	7.5	12.0	1.5
38	46.2	49	56	4	49.2	55.0	39.5	57.15	59.0	61	53.0	53	47	30.0	36.0	46.0	55	45.0	45.0	33	2.0	6	9.0	22.0	14.0	10.0	11.3	10.3	1.5	5.0	10.5	9.0	12.0	1.5
40	48.8	51	58	4	52.2	58.0	42.5	60.35	62.0	64	55.0	55	49	30.0	36.0	46.0	55	45.0	45.0	33	2.0	6	9.0	22.0	14.0	10.0	11.8	10.8	1.5	5.0	10.5	9.0	12.0	1.5
42	51.8	-	-	-	53.3	62.0	46.0	63.50	65.5	67	58.0	53	53	30.0	36.0	51.0	-	53.0	-	41	-	-	-	-	-	-	13.2	12.0	2.0	6.0	10.5	-	12.0	2.5
43	51.8	54	61	4	53.3	62.0	46.0	63.50	65.5	67	58.0	53	53	30.0	36.0	51.0	60	53.0	45.0	41	2.0	6	9.0	22.0	14.0	10.0	13.2	12.0	2.0	6.0	10.5	9.0	12.0	2.5
45	53.8	56	63	4	55.3	64.0	46.0	63.50	68.0	30.0	60.0	55	55	30.0	36.0	51.0	60	53.0	45.0	41	2.0	6	9.0	22.0	14.0	10.0	12.8	11.6	2.0	6.0	10.5	9.0	12.0	2.5
48	56.8	59	66	4	59.7	68.4	49.0	66.70	70.5	74	63.0	58	58	30.5	36.0	51.0	60	53.0	45.0	41	2.0	6	9.0	22.0	14.0	10.0	12.8	11.6	2.0	6.0	10.5	9.0	12.0	2.5
50	58.8	62	70	4	60.8	69.3	52.0	69.85	74.0	77	65.0	60	60	30.5	38.0	50.5	60	54.5	47.5	41	2.5	6	9.0	23.0	15.0	10.5	12.8	11.6	2.0	6.0	12.0	9.5	13.5	2.5
50	58.8	62	70	4	60.8	69.3	52.0	69.85	74.0	77	65.0	60	60	30.5	38.0	50.5	60	54.5	47.5	41	2.5	6	9.0	23.0	15.0	10.5	12.8	11.6	2.0	6.0	12.0	9.5	13.5	2.5
53	62.2	65	73	4	63.8	72.3	55.5	73.05	78.5	81	70.0	63	63	33.0	36.5	59.0	70	54.5	47.5	41	2.5	6	9.0	23.0	15.0	12.0	13.5	12.3	2.0	6.0	12.0	11.0	13.5	2.5
55	64.2	67	75	4	66.5	75.4	58.5	76.20	81.0	83	72.0	65	65	35.0	36.5	59.0	70	54.5	47.5	41	2.5	6	9.0	23.0	15.0	12.0	14.5	13.3	2.0	6.0	12.0	11.0	13.5	2.5
58	67.2	70	78	4	69.5	78.4	81.5	79.40	85.5	88	75.0	68	68	37.0	41.5	59.0	70	54.5	52.5	41	2.5	6	9.0	23.0	15.0	12.0	14.5	13.3	2.0	6.0	12.0	11.0	13.5	2.5
60	70.0	72	80	4	71.5	80.4	61.5	79.40	88.5	91	79.0	70	70	38.0	41.5	59.0	70	54.5	52.5	41	2.5	6	9.0	23.0	15.0	12.0	14.5	13.3	2.0	6.0	12.0	11.0	13.5	2.5
85	75.0	77	85	4	76.5	85.4	68.0	92.10	93.5	96	84.0	77	77	40.0	41.5	69.0	80	65.0	52.5	49	2.5	6	9.0	23.0	15.0	12.0	14.2	13.0	2.0	6.0	14.5	11.0	16.0	2.5
68	78.0	81	90	4	82.7	91.5	71.0	95.25	96.5	100	88.0	80	80	40.0	41.2	68.7	80	65.0	52.5	49	2.5	7	9.0	26.0	18.0	12.5	14.9	13.7	2.0	6.0	14.5	11.3	16.0	2.5
70	80.0	83	92	4	83.0	92.0	71.0	95.25	99.5	103	90.0	82	82	40.0	48.7	68.7	80	65.0	60.0	49	2.5	7	9.0	26.0	18.0	12.5	14.2	13.0	2.0	6.0	14.5	11.3	16.0	2.5
75	85.5	88	97	4	90.2	99.0	77.5	101.60	107.0	110	95.0	87	87	40.0	48.7	68.7	80	68.0	60.0	52	2.5	7	9.0	26.0	18.0	12.5	15.2	14.0	2.0	6.0	14.5	11.3	16.0	2.5
80	90.5	95	105	4	95.2	104.0	84.0	114.30	112.0	116	100.0	92	92	40.0	48.0	78.0	90	76.0	60.0	56	3.0	7	9.0	26.2	18.2	13.0	16.2	15.0	2.0	6.0	18.5	12.0	20.0	2.5
85	96.0	100	110	4	100.2	109.0	87.0	117.50	120.0	124	107.0	97	97	41.0	46.0	76.0	90	76.0	60.0	56	3.0	7	9.0	26.2	18.2	15.0	16.0	14.8	2.0	6.0	18.5	14.0	20.0	2.5
90	102.0	105	115	4	105.2	114.0	93.5	123.85	127.0	131	114.0	104	104	45.0	65.0	76.0	90	79.0	65.0	59	3.0	7	9.0	26.2	18.2	15.0	16.0	14.8	2.0	6.0	18.5	14.0	20.0	2.5
95	107.0	110	120	4	111.6	120.3	96.5	127.00	132.0	136	119.0	109	109	46.0	51.0	76.0	90	79.0	65.0	59	3.0	7	9.0	25.2	17.2	15.0	17.0	15.8	2.0	6.0	18.5	14.0	20.0	2.5
100	112.0	115	125	4	114.5	123.3	103.0	133.35	137.0	140	124.0	114	114	47.0	51.0	76.0	90	83.0	65.0	62	3.0	7	9.0	25.2	17.2	15.0	17.0	15.8	2.0	6.0	18.5	14.0	20.0	2.5
