PSM-29

Tekli,
Balanssız,
Elastomerik Körüklü,
O-Ring ve U-kap,
Konik Yaylı,
Endüstriyel Program, Mekanik Salmastra

Kimya sanayii, kağıt ve selüloz endüstrisi, temiz su ve atık su arıtma tesisleri, gıda ve içecek endüstrisi, şeker sanayii, frigofik soğutucu ve kompresörlerde, bina soğutma ve ısıtma işletmesi servis pompalarında, düşük katı partiküllü sıvılarda,
Dalgıç pompalarda, eksantrik vidalı pompalarda, soğutma suyu pompalarında, steril uygulama pompalarında, kimyasal yıkama pompalarında, kademeli pompalarda ve yağ uygulamalarında önerilir.

Tekli
Balanssız
Konik Yaylı
Dönme Yönüne Bağımsız
Elastomerik Körüklü

Özellikler

Özgün Temel Özellikler

Tekli
Balanssız
Konik Yaylı
Dönme Yönüne Bağımsız
Elastomerik Körüklü

Avantajları

Universal Kullanım
Katı partikülsüz ortamlar için
Setskur yoktur, Şafta Hasar vermez
Ana Malzeme Çeşitliliği
Kısa Montaj Bölgesi
Muhtelif Varyasyon çeşitliliği

Malzeme Yapısı

EN 12756 ya Göre Tanımlama

Dönel Eleman Malzeme ve Tipleri

A Antimuan Emprenyeli Karbon
B Reçine Emprenyeli Karbon
Q1 Silisyum Karbür

Sabit Eleman Malzeme ve Tipleri

Q1 Silisyum Karbür
V Seramik

Elastomer Malzeme ve Tipleri

P NBR
E EPDM
V Viton

İşletme Sınırları

(d1) Mil Çapları: Ø 10 . . . Ø 100 mm. (0.375” . . . 4”)
(p1) Basınç: 12 bar (174 PSI)
(t) Sıcaklık: - 20 °C . . . + 140 °C (-4 °F . . .+ 284 °F)
(Vg)Çizgisel Hız: 10 m/s
Aksiyal Hareket Toleransı: ± 0,5 mm

Tavsiye Edilen Kullanım Yerleri

Kimya Sanayii
Kağıt ve Selülöz Endüstrisi
Temiz Su ve Atık Su Arıtma Tesisleri
Gıda ve İçecek Endüstrisi
Şeker Sanayii
Bina İşletmesi Servis Pompaları
Düşük Katı Partiküllü Sıvılarda
Dalgıç Pompalarda
Eksantrik Vidalı Pompalarda
Soğutma Suyu Pompalarında
Steril Uygulama Pompalarında
Kimyasal Yıkama Pompalarnda
Kademeli Pompalarda
Yağ Uygulamalarında

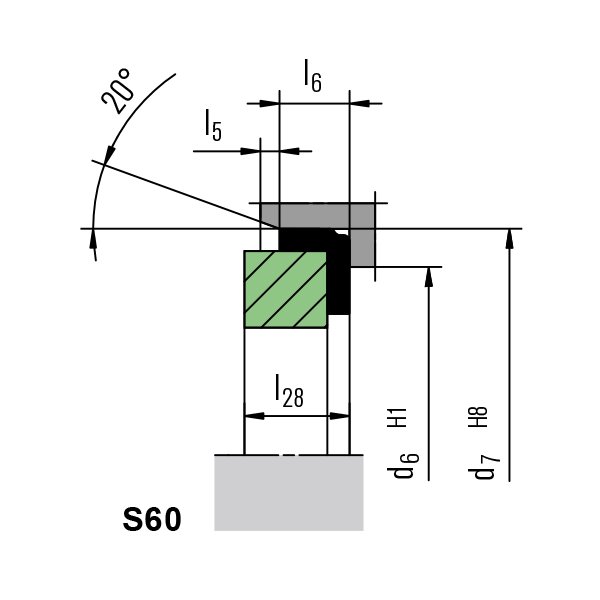

Teknik Resim

Sabit Eleman Alternatifleri

Ölçü Tablosu

d₁	d₆	d₇	d₁₄	d₁₆	d_a	d_b	l₁	l_1N	l_1S	l_1k	l₅	l₆	l₁₇	l₂₈	l₂₉
10	17	21	11.0	24.60	19.6	13.0	53.0	40	34.0	32.5	1.5	4	7.5	6.6	9.0
12	19	23	13.5	27.80	21.6	15.0	53.0	40	34.0	32.5	1.5	4	7.5	6.6	9.0
14	21	25	17.0	30.95	24.0	18.0	54.5	40	35.5	35.0	1.5	4	9.0	6.6	10.5
15	-	-	17.0	30.95	25.0	19.0	54.5	-	35.5	-	-	-	9.0	-	10.5
16	23	27	17.0	30.95	26.5	20.0	54.5	40	35.5	35.0	1.5	4	9.0	6.6	10.5
18	27	33	20.0	34.15	29.0	22.0	54.5	45	35.5	37.5	2.0	5	9.0	7.5	10.5
20	29	35	21.5	35.70	21.5	24.5	54.5	45	35.5	37.5	2.0	5	9.0	7.5	10.5
22	31	37	23.0	37.30	33.0	27.0	54.5	45	35.5	37.5	2.0	5	9.0	7.5	10.5
24	33	39	26.5	40.50	37.0	29.0	54.5	50	35.5	40.0	2.0	5	9.0	7.5	10.5
25	34	40	26.5	40.50	38.0	30.0	54.5	50	35.5	40.0	2.0	5	9.0	7.5	10.5
28	37	43	29.5	47.65	41.0	34.0	72.0	50	45.0	42.5	2.0	5	10.5	7.5	12.0
30	39	45	32.5	50.80	43.0	36.0	72.0	50	45.0	42.5	2.0	5	10.5	7.5	12.0
32	42	48	32.5	50.80	45.0	38.0	72.0	55	45.0	42.5	2.0	5	10.5	7.5	12.0
33	42	48	36.5	54.00	46.0	39.0	72.0	55	45.0	42.5	2.0	5	10.5	7.5	12.0
35	44	50	36.5	54.00	48.0	41.0	72.0	55	45.0	42.5	2.0	5	10.5	7.5	12.0
38	49	56	39.5	57.15	52.5	44.5	72.0	55	45.0	45.0	2.0	6	10.5	9.0	12.0
40	51	58	42.5	60.35	55.5	47.5	72.0	55	45.0	45.0	2.0	6	10.5	9.0	12.0
43	54	61	46.0	63.50	58.5	50.5	83.0	60	53.0	45.0	2.0	6	10.5	9.0	12.0
45	56	63	46.0	63.50	60.5	52.5	83.0	60	53.0	45.0	2.0	6	10.5	9.0	12.0
48	59	66	49.0	66.70	64.0	56.0	83.0	60	53.0	45.0	2.0	6	10.5	9.0	12.0
50	62	70	52.0	69.85	66.0	58.0	84.5	60	54.5	47.5	2.5	6	12.0	9.5	13.5
53	65	73	55.5	73.05	69.0	61.0	84.5	70	54.5	47.5	2.5	6	12.0	11.0	13.5
55	67	75	58.5	76.20	71.0	63.0	84.5	70	54.5	47.5	2.5	6	12.0	11.0	13.5
58	70	78	61.5	79.40	76.0	66.0	84.5	70	54.5	52.5	2.5	6	12.0	11.0	13.5
60	72	80	61.5	79.40	78.0	68.0	84.5	70	54.5	52.5	2.5	6	12.0	11.0	13.5
63	75	83	65.0	82.55	82.0	71.5	84.5	70	54.5	52.5	2.5	6	12.0	11.0	13.5
65	77	85	68.0	92.10	84.0	73.5	86.0	80	65.0	52.5	2.5	6	14.5	11.0	16.0
68	81	90	71.0	95.25	87.0	76.5	86.0	80	65.0	52.5	2.5	7	14.5	11.3	16.0
70	83	92	71.0	95.25	89.0	79.0	86.0	80	65.0	60.0	2.5	7	14.5	11.3	16.0
75	88	97	77.5	101.60	95.0	85.0	89.0	80	68.0	60.0	2.5	7	14.5	11.3	16.0
80	95	105	84.0	114.30	101.5	91.5	99.0	90	76.0	60.0	3.0	7	18.5	12.0	20.0
85	100	110	87.0	117.50	107.0	97.0	99.0	90	76.0	60.0	3.0	7	18.5	14.0	20.0
90	105	115	93.5	123.85	111.5	103.0	103.0	90	79.0	65.0	3.0	7	18.5	14.0	20.0
95	110	120	96.5	127.00	117.5	108.0	103.0	90	79.0	65.0	3.0	7	18.5	14.0	20.0
100	115	125	103.0	133.35	122.5	114.0	106.0	90	82.0	65.0	3.0	7	18.5	14.0	20.0
