PSM-59

Çiftli (Dual aksiyon),
Balanssız,
Monoblok Gövdeli, Değişebilir Yüzeyler,
Yaprak, Çoklu (Kurt), SS (Süper Sinus) Yaylı,
Dönme Yönüne Bağımsız,
Endüstriyel Program,
EN 12756 Norm,
Mekanik Salmastra

Çiftli (Duble/Dual aksiyon),
Balanssız, Yaprak Yaylı,
Çoklu (Kurt) Yaylı, SS (Süper Sinus) Yaylı, Dönme Yönüne Bağımsız

Kimya Sanayii, Kağıt ve Selülöz Endüstrisi, Temiz Su ve Atık Su Arıtma Tesisleri, Gıda ve İçecek Endüstrisi, Şeker Sanayii, Klima, Soğutma ve Isıtma Bina İşletmesi Servis Pompaları, Düşük Katı Partiküllü Sıvılarda, Dalgıç Pompalarda, Eksantrik Vidalı Pompalarda, Soğutma Suyu Pompalarında, Steril Uygulama Pompalarında, Kimyasal Yıkama Pompalarında, Uzun ömürlü ve Ekonomik çözümler sunar.

Çiftli
Balanssız
Yaprak Yaylı, Çoklu (Kurt) Yaylı, SS Yaylı
Dönme Yönüne Bağımsız

Özellikler

Özgün Temel Özellikler

Çiftli
Balanssız
Yaprak Yaylı, Çoklu (Kurt) Yaylı, SS Yaylı
Dönme Yönüne Bağımsız

Avantajları

Universal Kullanım
Ana Malzeme Çeşitliliği
Muhtelif Varyasyon Çeşitliliği

Malzeme Yapısı

EN 12756 ya Göre Tanımlama

Dönel Eleman Malzeme ve Tipleri

S SS316L Özel Döküm Paslanmaz Çelik
Q1 Silisyum Karbür
U1 Tungsten Karbür

Sabit Eleman Malzeme ve Tipleri

A Antimuan Emprenyeli Karbon
B Reçine Emprenyeli Karbon
Q1 Silisyum Karbür
U1 Tungsten Karbür

Elastomer Malzeme ve Tipleri

P NBR
E EPDM
V Viton
K Kalrez

Norm ve Standartlar

EN 12756

İşletme Sınırları

(d1) Mil Çapları: Ø 18 . . . Ø 200 mm. (0.73” . . . 7,87”)
(p1) Basınç: 25 bar (363 PSI)
(t) Sıcaklık: - 50 °C . . . + 220 °C (-58 °F . . .+ 428 °F)
(Vg) Çizgisel Hız: 20 m/s
Aksiyal Hareket Toleransı
d1: 100 mm.: ± 0,5 mm
d1: 100 mm. Ve yukarısı : ± 2,0 mm

Tavsiye Edilen Kullanım Yerleri

Kimya Sanayii
Kağıt ve Selülöz Endüstrisi
Temiz Su ve Atık Su Arıtma Tesisleri
Gıda ve İçecek Endüstrisi
Şeker Sanayii
Bina İşletmesi Servis Pompaları
Düşük Katı Partiküllü Sıvılarda
Dalgıç Pompalarda
Eksantrik Vidalı Pompalarda
Soğutma Suyu Pompalarında
Steril Uygulama Pompalarında
Kimyasal Yıkama Pompalarında

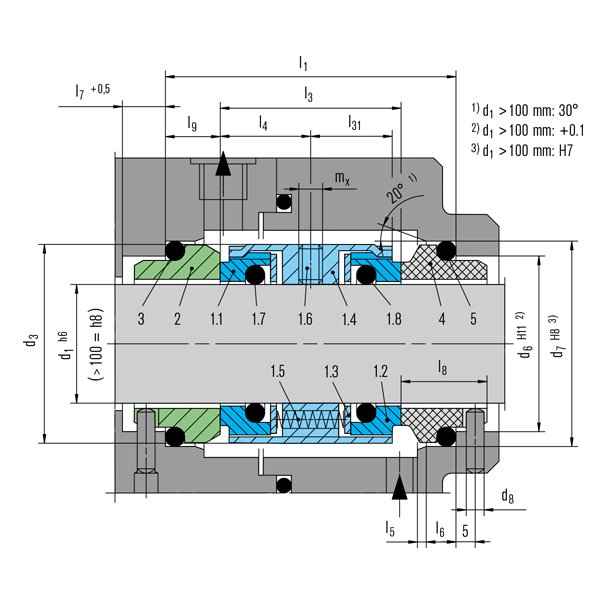

Teknik Resim

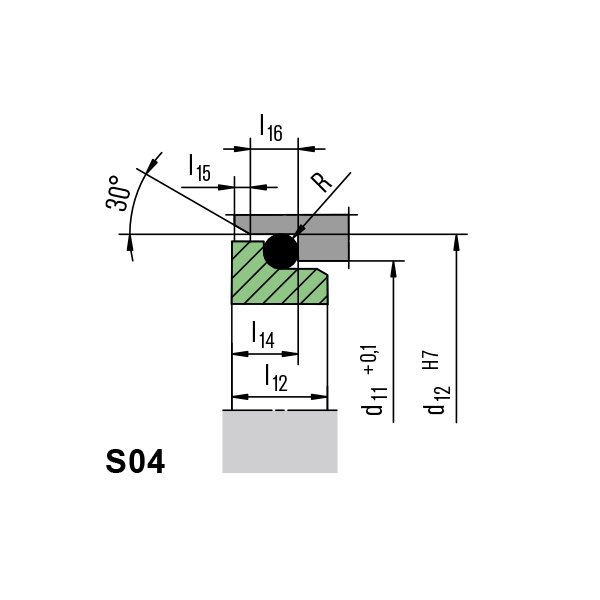

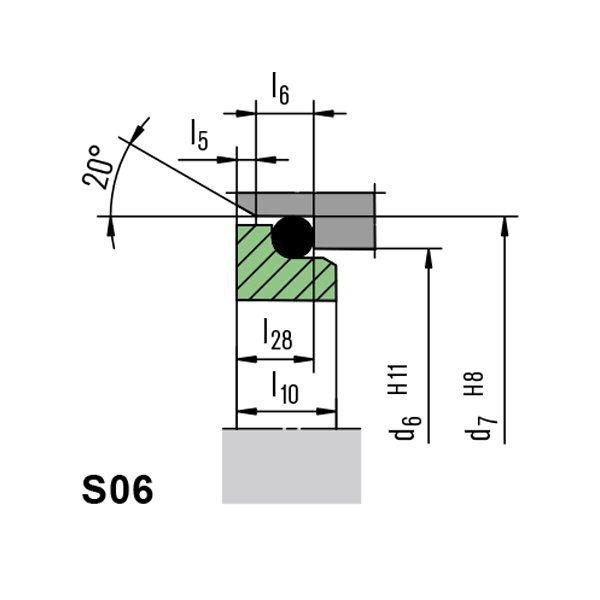

Sabit Eleman Alternatifleri

Ölçü Tablosu

l₆	d₈	l₁₂	d₉	l₃	l₁₅	l₉	l₃₁	l₂₈	d₆	l₄	l₁₀	l₇	d_s	d₁₁	d₃	l₁	l₁₆	R	t	l₁₃	l₅	d₁	l₈	m_x	d₁₂	l₁₄	l₃₅	d₇	l₁₁
5	3	9	4	38	1.5	11.5	17	7.5	27	19	8.5	9	-	24	33	61	5	1.5	3.5	10	2	18	19.5	M5	30	8	15	33	12.5
5	3	8.5	4	38	1.5	11.5	17	7.5	29	19	8.5	9	-	29.5	35	61	5	1.5	3.5	9.5	2	20	19.5	M5	35	7.5	15	35	12.5
5	3	8.5	4	38	1.5	11.5	17	7.5	31	19	8.5	9	42	29.5	37	61	5	1.5	3.5	9.5	2	22	19.5	M5	35	7.5	15	37	12.5
5	3	8.5	4	38	1.5	11.5	17	7.5	33	19	8.5	9	44	32	39	61	5	1.5	3.5	9.5	2	24	19.5	M5	38	7.5	15	39	12.5
5	3	8.5	4	38	1.5	11.5	17	7.5	34	19	8.5	9	45	32	40	61	5	1.5	3.5	9.5	2	25	19.5	M5	38	7.5	15	40	12.5
5	3	10	4	39	1.5	11.5	17.5	7.5	37	19.5	8.5	9	47	36	43	62	5	1.5	3.5	11	2	28	19.5	M6	42	9	15	43	14
5	3	11.5	4	39	1.5	11.5	17.5	7.5	39	19.5	8.5	9	49	39.2	45	62	5	1.5	3.5	11	2	30	19.5	M6	45	10.5	15	45	14
5	3	11.5	4	39	1.5	11.5	17.5	7.5	42	19.5	8.5	9	51	42.2	47	62	5	1.5	3.5	11	2	32	19.5	M6	48	10.5	15	48	14
5	3	12	4	39	1.5	11.5	17.5	7.5	42	19.5	8.5	9	51	44.2	48	62	5	1.5	3.5	11.5	2	33	19.5	M6	50	10.5	15	48	14.5
5	3	12	4	39	1.5	11.5	17.5	7.5	44	19.5	8.5	9	54	46.2	50	62	5	1.5	3.5	11.5	2	35	19.5	M6	52	11	15	50	14.5
6	4	11.3	4	41	1.5	14	18.5	9	49	20.5	10	9	59	49.2	55	69	5	1.5	3.5	11.5	2	38	22	M6	55	10.3	15	56	14.5
6	4	11.8	4	42	1.5	14	19	9	51	21	10	9	61	52.2	57	70	5	1.5	3.5	11.5	2	40	22	M6	58	10.8	15	58	14.5
6	4	13.2	4	42	2	14	19	9	54	21	10	9	65	53.3	60	70	6	2.5	3.5	14.3	2	43	22	M6	62	12	15	61	7
6	4	12.8	4	42	2	14	19	9	56	21	10	9	66	55.3	62	70	6	2.5	3.5	14.3	2	45	22	M6	64	11.6	15	63	17
6	4	12.8	4	42	2	14	19	9	59	21	10	9	69	59.7	65	70	6	2.5	3.5	14.3	2	48	22	M6	68.4	11.6	15	66	17
6	4	12.8	4	43	2	15	19.5	9.5	62	21.5	10.5	9	71	60.8	67	73	6	2.5	3.5	14.3	2.5	50	23	M6	69.3	11.6	15	70	17
6	4	13.5	4	43	2	15	19.5	11	65	21.5	12	9	75	63.8	70	73	6	2.5	3.5	14.3	2.5	53	23	M6	72.3	12.3	15	73	17
6	4	14.5	4	43	2	15	19.5	11	67	21.5	12	9	76	66.5	72	73	6	2.5	3.5	15.3	2.5	55	23	M8	75.4	13.3	15	75	18
6	4	14.5	5	56	2	15	23.5	11	70	28	12	9	83	69.5	79	86	6	2.5	3.5	15.3	2.5	58	23	M8	78.4	13.3	19	78	18
6	4	14.5	5	56	2	15	23.5	11	72	28	12	9	85	71.5	81	86	6	2.5	3.5	15.3	2.5	60	23	M8	80.4	13.3	19	80	18
6	4	14.2	5	55	2	15	24.5	11	75	27.5	12	9	88	74.5	84	85	6	2.5	3.5	15.3	2.5	63	23	M8	83.4	13.3	19	83	18
6	4	14.2	5	55	2	15	24.5	11	77	27.5	12	9	95	76.5	86	85	6	2.5	3.5	15.3	2.5	65	23	M8	85.4	13	19	85	18
7	4	14.9	5	55	2	18	24.5	11.3	81	27.5	12.5	9	93	82.7	89	91	6	2.5	3.5	16	2.5	68	26	M8	91.5	13.7	19	90	19
7	4	14.2	5	56	2	18	23.5	11.3	83	28	12.5	9	95	83	91	92	6	2.5	3.5	15.3	2.5	70	26	M8	92	13	19	92	18
7	4	15.2	5	56	2	18	25.5	11.3	88	28	12.5	9	105	90.2	99	92	6	2.5	3.5	15.3	2.5	75	26	M8	99	14	19	97	18
7	4	16.2	5	56	2	18.2	25.5	12	95	28	13	9	109	95.2	104	92.5	6	2.5	3.5	16.3	3	80	26.2	M8	104	15	19	105	19
7	4	16	5	56	2	18.2	25	14	100	28	15	9	114	100.2	109	92.5	6	2.5	3.5	16.3	3	85	26.2	M8	109	14.8	19	110	19
7	4	16	5	56	2	18.2	25.5	14	105	28	15	9	119	105.2	114	92.5	6	2.5	3.5	16.3	3	90	26.2	M8	114	14.8	19	115	19
7	4	17	5	56	2	17.2	25	14	110	28	15	9	124	111.6	119	90.5	6	2.5	3.5	17.3	3	95	25.2	M8	120.3	15.8	19	120	20
7	4	17	5	56	2	17.2	25	14	115	28	15	9	129	114.5	124	90.5	6	2.5	3.5	17.3	3	100	25.2	M8	123.3	15.8	19	125	20
10	5	-	7	68	-	20	30.5	-	122.2	34	-	-	143	-	138	108	-	-	3.5	-	2	105	30	M8	-	-	22	134.3	-
10	5	-	7	70	-	20	31.5	-	128.2	35	-	-	148	-	143	110	-	-	3.5	-	2	110	30	M8	-	-	22	140.3	-
10	5	-	7	70	-	20	31.5	-	136.2	35	-	-	153	-	148	110	-	-	3.5	-	2	115	30	M8	-	-	22	148.3	-
10	5	-	7	70	-	20	31.5	-	138.2	35	-	-	158	-	153	110	-	-	3.5	-	2	120	30	M8	-	-	22	150.3	-
10	5	-	7	70	-	20	31.5	-	142.2	35	-	-	163	-	158	110	-	-	3.5	-	2	125	30	M8	-	-	22	154.3	-
10	5	-	7	70	-	20	31.5	-	146.2	35	-	-	168	-	163	110	-	-	3.5	-	2	130	30	M8	-	-	22	158.3	-
10	5	-	7	70	-	20	31.5	-	152.2	35	-	-	173	-	168	110	-	-	3.5	-	2	135	30	M8	-	-	22	164.3	-
10	5	-	7	70	-	20	31.5	-	156.2	35	-	-	178	-	173	110	-	-	3.5	-	2	140	30	M8	-	-	22	168.3	-
10	5	-	7	70	-	20	31.5	-	161.2	35	-	-	183	-	178	110	-	-	3.5	-	2	145	30	M8	-	-	22	173.3	-
10	5	-	7	70	-	22	31.5	-	168.2	35	-	-	188	-	183	114	-	-	3.5	-	2	150	32	M8	-	-	22	180.3	-
12	5	-	7	79	-	24	35.5	-	173.2	39.5	-	-	196	-	191	127	-	-	3.5	-	2	155	34	M8	-	-	22	185.3	-
12	5	-	7	79	-	24	35.5	-	178.2	39.5	-	-	201	-	196	127	-	-	3.5	-	2	160	34	M8	-	-	22	190.3	-
12	5	-	7	79	-	24	35.5	-	183.2	39.5	-	-	206	-	201	127	-	-	3.5	-	2	165	34	M8	-	-	22	195.3	-
12	5	-	7	79	-	24	35.5	-	188.2	39.5	-	-	211	-	206	127	-	-	3.5	-	2	170	34	M8	-	-	22	200.3	-
12	5	-	7	79	-	24	35.5	-	193.2	39.5	-	-	216	-	211	127	-	-	3.5	-	2	175	34	M8	-	-	22	205.3	-
12	5	-	7	79	-	28	35.5	-	207.5	39.5	-	-	221	-	216	135	-	-	3.5	-	2	180	38	M8	-	-	22	219.3	-
12	5	-	7	79	-	28	35.5	-	212.5	39.5	-	-	226	-	221	135	-	-	3.5	-	2	185	38	M8	-	-	22	224.3	-
12	5	-	7	79	-	28	35.5	-	217.5	39.5	-	-	231	-	226	135	-	-	3.5	-	2	190	38	M8	-	-	22	229.3	-
12	5	-	7	79	-	28	35.5	-	222.5	39.5	-	-	236	-	231	135	-	-	3.5	-	2	195	38	M8	-	-	22	234.3	-
12	5	-	7	79	-	-	-	-	227.5	39.5	-	-	241	-	236	135	-	-	-	-	2	200	-	-	-	-	-	239.3	-
